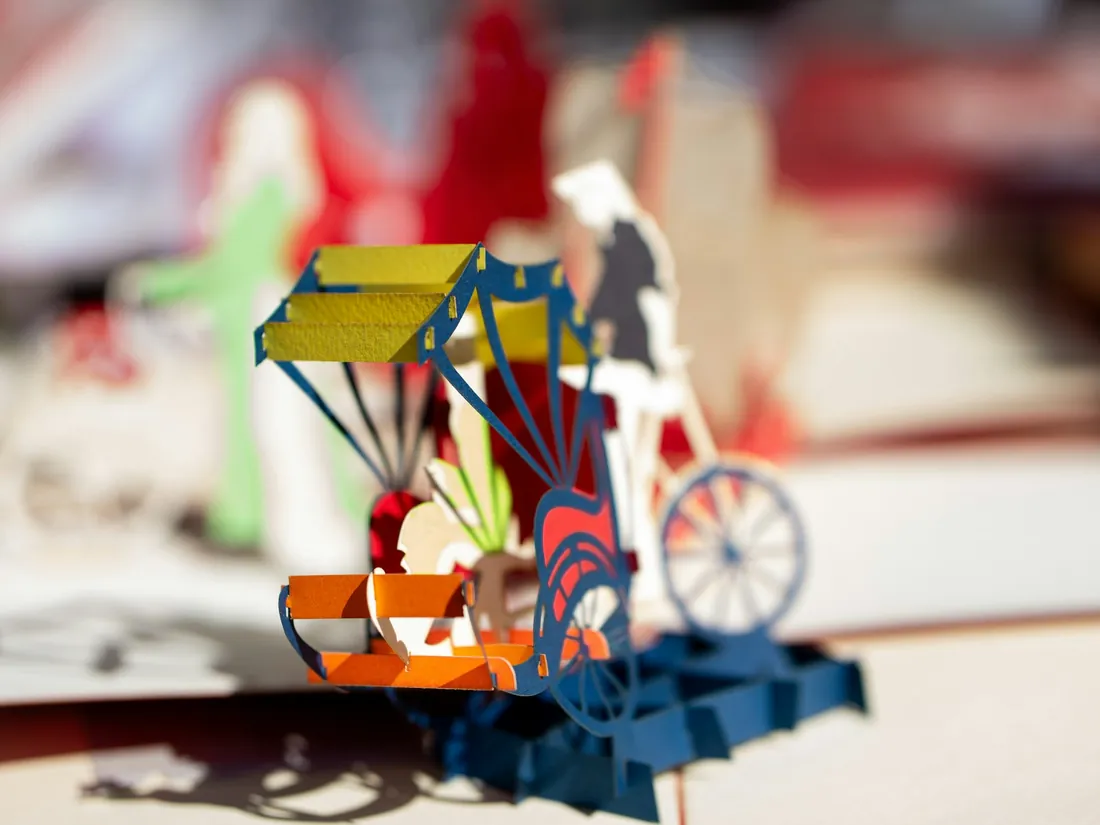

Papírové inženýrství: jak z plochého archu vzniká pohyblivá kniha

Paralelní záhyb

Nejjednodušší a nejspolehlivější prvek. Všechny sklady jsou rovnoběžné s hřbetem, prvek se zvedá kolmo k rovině stránky a při zavírání se skládá zpět bez odporu. Výška se odvozuje od hloubky schodu: čím dál od hřbetu je přední hrana, tím nižší a plošší je celý útvar. Paralelní záhyb odpouští nepřesnost v milimetrech, proto se hodí na základní patra kompozice, na která se teprve dolepují jemnější prvky.

Úhlový záhyb

Jakmile přední hrana přestane být rovnoběžná s hřbetem, prvek se při otevírání natáčí do prostoru a mění směr pohledu. Konstrukce je citlivější: úhel na levé a pravé polovině musí odpovídat, jinak se dvoustrana buď nezavře, nebo se zavře s vlnou v papíře. Úhlový záhyb se osvědčuje tam, kde má scéna působit hlouběji, než jaká je skutečná hloubka knihy.

V-konstrukce

Jediný z běžných mechanismů, který vyrůstá přímo z hřbetu. Dvě ramena jsou přilepena po stranách hřbetní rýhy a při otevírání se zvedají do písmene V. Výšku a sklon určuje úhel, který ramena svírají s hřbetem, ne jejich délka — prodloužení ramen bez změny úhlu prvek jen naklopí dopředu. V-konstrukce nese největší zatížení, protože přenáší pohyb obou polovin dvoustrany.

Rotační prvky

Kotouč nasazený na papírovém nýtu nebo v prořízlé kruhové drážce se otáčí buď rukou čtenáře, nebo tahem vodicího jazyku spojeného s pohybem stránky. Rozhodující je vůle v ose: příliš těsné uložení kotouč zablokuje, příliš volné způsobí, že se okénko nezastaví na správném výřezu. Osa musí být z tuhého materiálu, jinak se po několika otočkách vymačká.

Výsuvné prvky

Jazyk vedený v prořízlé drážce vysune obraz do strany nebo nahoru. Drážka bývá o zlomek milimetru širší než jazyk a je zpevněná podložením, protože právě tady se kniha nejčastěji opotřebí. Zarážka na konci jazyku brání jeho vytažení; bez ní prvek zmizí ve stránce po prvním nešetrném tahu. Výsuvné prvky jsou jediné, které pracují mimo mechaniku otevírání — ovládá je čtenář.

Směr vlákna

Papír má vlákna orientovaná převážně jedním směrem. Sklad vedený rovnoběžně s vláknem je čistý a rovný; sklad vedený napříč se láme nepravidelně a na hraně se třepí. Směr se pozná zkouškou: úzký proužek vystřižený z okraje archu se v jednom směru ohne měkce, ve druhém klade odpor. U prvků, které se otevírají mnohokrát, se vlákno vede vždy podél osy pohybu — jinak se hrana rozpadne dřív než vazba.

U vrstvených dílů má smysl hlídat i vlhkost. Papír pracuje napříč vláknem víc než podél a lepený spoj dvou dílů s kolmým vláknem se po zaschnutí kroutí. Pokud se díl nesmí zvlnit, oba kusy dostanou vlákno stejným směrem.

Tuhost, tloušťka a součet vrstev

Tloušťka se v knize sčítá. Dvoustrana se třemi patry mechanismů může u hřbetu narůst o několik milimetrů, a když se stejné místo opakuje v celém bloku, kniha se přestane zavírat rovně. Řešením bývá rozmístit hlavní objem na různá místa jednotlivých dvoustran nebo do hřbetu vložit kompenzační proužky, které vyrovnají rozdíl mezi předním ořízkou a hřbetem.

Kapitola 06Lepicí jazýčky, sestavení dvoustrany a vazba

Lepení je poslední místo, kde se dá přesnost získat — a první, kde se dá ztratit. Jazýček kratší než zhruba osm milimetrů nedrží zatížení opakovaného otevírání; příliš dlouhý naopak zvedne tuhost a prvek se přestane skládat. Lepidlo se nanáší tence a rovnoměrně, disperzní lepidlo v silné vrstvě papír zvlní.

Pořadí sestavení jde zpravidla od hřbetu ven: nejdřív prvky přenášející pohyb, potom to, co na nich stojí, nakonec kulisy a detaily. Každý spoj se zatíží do zaschnutí, jinak se posune ve chvíli, kdy papír zaschnutím pracuje. Osazení podle rysek je spolehlivější než odhad — u zrcadlených dílů se rysky přenášejí ze stejné šablony na obě poloviny.

Vazba prostorové knihy počítá s tím, že blok je u hřbetu silnější než na ořízce. Dvoustrany se často spojují po dvojicích a lepí k sobě zády, aby mechanismy nezasahovaly do lepeného hřbetu. Desky musí mít drážku dostatečně širokou, aby se kniha zavřela bez tlaku na nejvyšší prvek; jinak se právě on zdeformuje jako první.

Malý náklad a ruční dokončení

I když se díly připraví strojově nebo podle šablon, prostorová kniha zůstává z velké části ruční prací. U malé série se vyplatí rozdělit ji na operace a projít celý náklad po jednom kroku — všechny rýhy, pak všechny výřezy, pak jednotlivé fáze lepení. Práce je tak rychlejší a hlavně stejnoměrná; kontrola chodu se dělá u každého kusu zvlášť, protože právě tady se pozná odchylka, kterou by hotová vazba už neodpustila.
